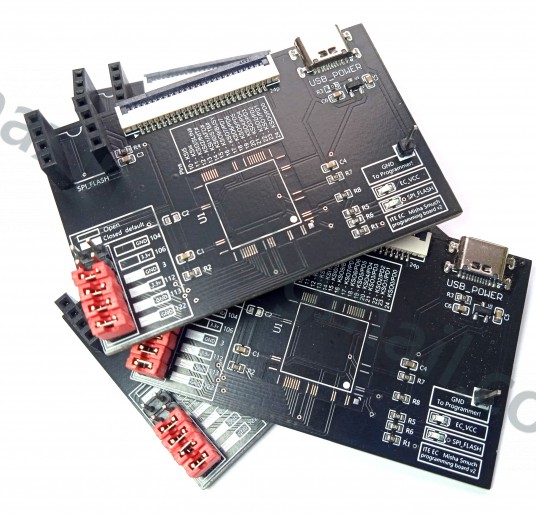

адаптер ITE EC Misha Smuch programming board v2

Модель: ITE EC Misha Smuch programming board v2
Наличие: Есть в наличии

Цена: $ 16,50

Описание Отзывы (2) Похожие товары (2)

адаптер для записи мультов ITE EC programming board v2

from Misha Smuch

Плата позволяет прошить мульт, когда плата "окирпичена" чужой прошивкой или другие способы не работают !

MADE IN

UKRAINE

Плата ITE EC Programming Board,призначена для прошивки мультиконтроллерів ITE поза материнською платою, якщо у вас фізично не передбачена прошивка через розєм клавіатури.

Як відбувається сам процес прошивки спитаєте?

Дуже просто, знімаємо мультиконтроллер з материнської плати,паяєм на ITE EC Programming Board, прошиваєм через розєм 24пін, після проходження верифікації, повертаєм мультиконтроллер на материнську плату.

Так само відбувається і з встановленням нового мультиконтроллера, паяєм на ITE EC Programming Board, та після проходження верифікації, запаюємо мультиконтроллер на материнську плату.

для работы с платкой необходимо иметь програматор, работающий с подобными мультами

для примера - настройка программастора Вертьянова -

//ITE_Programming_Board

ite128 KB_pins=24 RIGHT DOWN 1MM FLASH=128 PD0=24 PD1=23 PD2=22 PD3=21 PD4=20 PD5=19 PD6=18 PD7=17 BUSY=16 STB=15 AFD=14 INIT=13 SLIN=12 KSI4=11 KSI5=10

ite192 KB_pins=24 RIGHT DOWN 1MM FLASH=192 PD0=24 PD1=23 PD2=22 PD3=21 PD4=20 PD5=19 PD6=18 PD7=17 BUSY=16 STB=15 AFD=14 INIT=13 SLIN=12 KSI4=11 KSI5=10

ite256 KB_pins=24 RIGHT DOWN 1MM FLASH=256 PD0=24 PD1=23 PD2=22 PD3=21 PD4=20 PD5=19 PD6=18 PD7=17 BUSY=16 STB=15 AFD=14 INIT=13 SLIN=12 KSI4=11 KSI5=10
