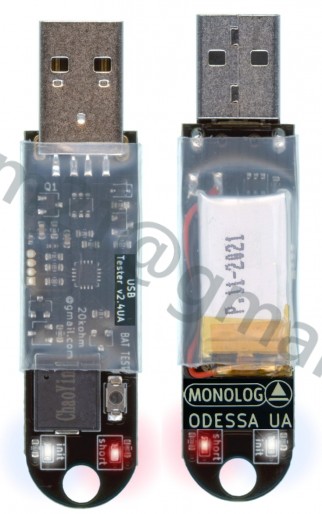

розроблено, виготовлено та підтримується командою добрих людей з Молдови, Китаю та України.
Функції тестера:
Перевірка сигнальних ліній порту USB на наявність короткого замикання чи зниженого опору.
Індикація ініціалізації пристрою через шину USB.
Ініціалізація:
Тестер показує ініціалізацію навіть у випадку відсутності виведення зображення, але при справному процесорі, хабі, пам'яті та BIOS. Якщо в комп'ютері несправна відеосистема, екран та канал виведення відеосигналу, то тестер покаже ініціалізацію. Це також дозволяє тестувати системні плати без збирання пристрою та підключення екрану.
При підключенні тестера до порту вимкненого пристрою з нормальним опором ліній - тестер залишається в сплячому режимі до появи живлення на шині USB. При появі живлення - тестер починає повільно миготіти індикатором INIT. Після успішної ініціалізації та опитування шини USB тестер видає короткий гудок, а індикатор INIT починає швидко миготіти.
Після ініціалізації на індикаторі SHORT дублюється індикатор NUM LOCK. Це дозволяє переконатися в коректній роботі USB: перемикніть режим NUM LOCK з клавіатури - тестер покаже, чи активний режим у даний момент. Спеціальні драйвери не потрібні - тестер емулює стандартну HID клавіатуру.
За замовчуванням тестер емулює періодичне натискання кнопки CAPS LOCK, що дозволяє контролювати "зависання" пристрою за миготінням індикатора CAPS LOCK на клавіатурі. Миготіння CAPS можна вимкнути натисканням кнопки на тестері (при підключеному тестері). Повторне натискання емулює набір тесту. Натисніть кнопку ще раз, щоб повернутися до режиму миготіння CAPS LOCK.
Перевірка опору:
Перевірка на наявність короткого замикання здійснюється автоматично при підключенні тестера до роз'єму USB. При наявності короткого замикання тестер видаватиме неперервний звуковий сигнал і запалиться індикатор "SHORT". Це дозволяє швидко провести первинну діагностику хаба (PCH) або, наприклад, процесора U-серії з вбудованим хабом. При цьому перед індикацією є невелике затримка (менше 1 сек), це необхідно для зарядження паразитної ємності лінії та виключення помилкового спрацювання. При нормальному опорі ліній - тестер залишається в сплячому режимі. Індикатори при цьому не задіяні.
Зарядка акумулятора:
Оскільки, у більшості випадків, при несправному USB, напруга живлення на портах USB відсутня, тестер має вбудований акумулятор, який необхідний для вимірювання опору на сигнальних лініях. Його зарядка можлива від будь-якого підходящого БП або від тестованого пристрою при наявності 5В на роз'ємі USB. Час повної зарядки близько 1 години. В неробочому стані (коли тестер нікуди не підключений) заряд не витрачається. Передбачена індикація заряду акумулятора, для перевірки натисніть кнопку на тестері. Послідує 1 короткий гудок і 1 мигання INIT - заряд акумулятора в нормі. Або 3 коротких гудка і 1 мигання SHORT - акумулятор розряджений. Якщо реакції на кнопку немає - акумулятор у глибокому розряді, або тестер несправний. При низькому заряді акумулятора можливий некоректний вимір опору.
Захисна оболонка тестера захищає перевіряючий комп'ютер і компоненти тестера від потрапляння статики на сигнальні шини. Також передбачено захист USBLC6. Ширина тестера 17 мм, що дозволяє використовувати поруч розташовані роз'єми USB для підключення інших пристроїв.
Функции тестера:
Проверка сигнальных линий порта USB на наличие короткого замыкания или заниженного сопротивления.
Индикация инициализации устройства, по шине USB.
Инициализация:
Тестер показывает инициализацию даже при отсутствии вывода изображения, но при исправном процессоре, хабе, памяти и BIOS. Если в компьютере неисправна видеосистема, экран и канал вывода видеосигнала, то тестер покажет инициализацию. Также это позволяет тестировать системные платы без сборки устройства и подключения экрана.
При подключении тестера в порт выключенного устройства с нормальным сопротивлением линий - тестер остается в спящем режиме до появления питания на шине USB. При появлении питания - тестер начинает медленно моргать индикатором INIT. После успешной инициализации и опроса шины USB тестер издает короткий писк и индикатор INIT начинает моргать быстро.
После инициализации на индикатор SHORT дублируется индикатор NUM LOCK. Это позволяет убедится в корректной работе USB: переключите режим NUM LOCK с клавиатуры - тестер покажет активен ли режим в данный момент. Специальных драйверов не требуется — тестер эмулирует стандартную HID клавиатуру.
По умолчанию тестер эмулирует периодическое нажатие кнопки CAPS LOCK, что позволяет контролировать "зависание" устройства по мерцанию индикатора CAPS LOCK на клавиатуре. Моргание CAPS можно отключить нажатием кнопки на тестере (при подключенном тестере). Повторное нажатие эмулирует набор теста. Нажмите кнопку еще раз, чтобы вернуться в режим мигания CAPS LOCK.
Проверка сопротивления:
Проверка на наличие КЗ осуществляется автоматически, при подключении тестера к разъему USB. При наличии КЗ тестер издает непрерывный звуковой сигнал и зажигает индикатор "SHORT". Это позволяет быстро произвести первичную диагностику хаба (PCH) или, например, процессора U-серии со встроенным хабом. При этом, перед индикацией есть небольшая задержка (менее 1 сек), это необходимо для зарядки паразитной емкости линии и исключения ложного срабатывания. При нормальном сопротивлении линий — тестер остается в спящем режиме. Индикаторы при этом не задействованы.
Зарядка батареи:
Так как, в большинстве случаев, при неисправном USB, напряжение питания на портах USB отсутствует, тестер имеет встроенный аккумулятор, который необходим для замера сопротивления на сигнальных линиях. Его зарядка возможна от любого подходящего БП или от тестируемого устройства, при наличии 5В на разъеме USB. Время полного заряда около 1 часа. В нерабочем состоянии (когда тестер никуда не подключен) заряд не расходуется. Предусмотрена индикация заряда аккумулятора, для проверки нажмите кнопку на тестере. Последует 1 короткий писк и 1 мигание INIT - заряд батареи в норме. Либо 3 коротких писка и 1 мигание SHORT - батарея разряжена. Если реакции на кнопку нет - батарея в глубоком разряде, либо тестер неисправен. При низком заряде батареи возможен некорректный замер сопротивления.
Защитная оболочка тестера защищает проверяемый компьютер и компоненты тестера от попадания статики на сигнальные шины. Также, предусмотрена защита USBLC6. Ширина тестера 17 мм, что позволяет использовать рядом расположенные разъемы USB для подключения других устройств.
