 POST карта и современная диагностика
При включении персонального компьютера или ноутбука программа BIOS производит стартовую проверку исправности системы, называемую POST (Power On Self Test - самотестирование при включении питания). При этом генерируется POST-код, расшифровка которого в случае обнаружения той или иной аппаратной неисправности позволяет определить ее характер и существенно упростить процесс восстановления работоспособности компьютера
Начиная с самых ранних систем, производителями чипсетов для материнских млат  был выделен так называемый Manufacturing Test Port в пространстве портов, куда BIOS может выводить диагностические сообщения, не нарушая работоспособности каких-либо устройств. В начале выполнения каждой из процедур инициализации в этот порт BIOS выводит числовой код, однозначно определяющий назначение процедуры инициализации и устройство, которое будет проинициализировано. В случае успеха BIOS начинает инициализацию следующего устройства и записывает в диагностический порт следующий код и т.д.
В случае если устройство проинициализировать не удается, BIOS либо останавливает свое выполнение, либо пытается проинициализировать устройство снова. В любом случае пост-карта отображает код последнего события, что дает возможность по таблице кодов определить, какое из устройств предположительно дало сбой.
В настоящее время на самых современных сиистемах считывание кодов в основном происходит по шине LPC, но есть и другие, альтернативные пути. Например, на большинстве материнских плат COMPAL типа LA-XXXXP есть 4х проводной порт. ASUS тоже позволяет получить код несколькими способами. Один из них - используя пост-карту, вставляемую в гнездо оперативной памяти. В некоторых самсунгах новых поколейний так же можно считать код, подключившись в 4 пин VGA разъема.

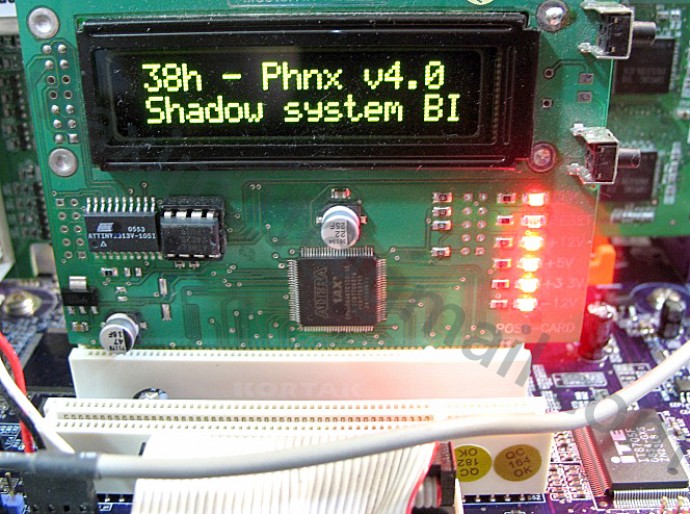

Для индикации упомянутых POST-кодов предназначены различные пост-карты и устройства, некоторые из которых   можно приобрести в нашем магазине.
Описание пост кодов останова Вы найдете на странице поддержка
