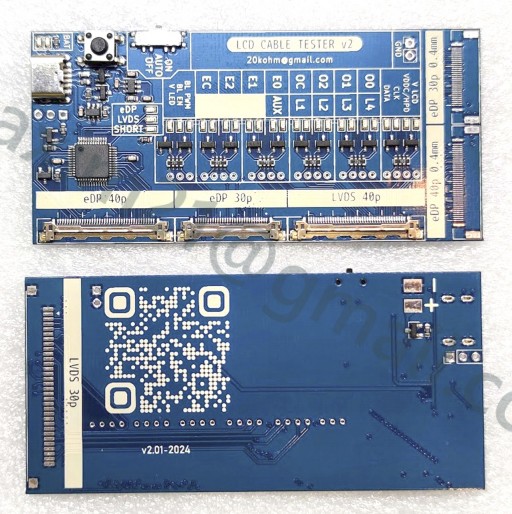

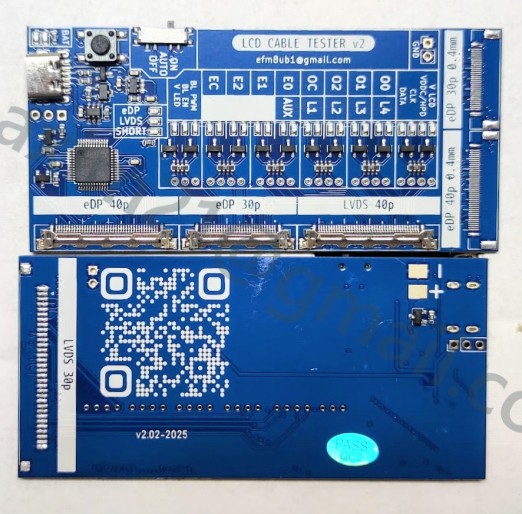

Тестер шлейфов матриц ноутбуков

Strike laptop LCD Cable tester

Предназначен для диагностики целостности шлейфов интерфейса LVDS (30-40pin) и eDP (30-40 pin) распространенных, стандартных матриц.
Позволяет выявить ненадежные контакты в поврежденных проводниках,методом механического воздействия на шлейф матрицы и контролем работысветодиодов. Либо выявить проблему в случаях невключения матрицы попричине обрывов в шлейфе.
Подключается к шлейфу со стороны матрицы. Другой конец шлейфа при этом подключен к материнской плате ноутбука (МП). Включение и выключение тестера - автоматическое (используется один из GND для запуска прибора).
По свечению светодиодов определяется наличие контакта или обрыва проводников от коннектора матрицы до МП линий LVDS, eDP, а также питания матрицы, линий EDID и линий управления подсветкой.
Яркость светодиодов по сигнальным линиям LVDS/eDP зависит от падения напряжения на стороне МП, по которому иногда можно выявить КЗ в процессоре, хабе, трансляторе в сигнальных парах, различив разность свечения светодиодов, что является сигналом для анализа.
Яркость светодиодов по линиям управления зависит от способа их реализации в
МП - с МК, видеочипа, буферных/логических элементов и т.п. В некоторых случаях, например если сигнал на МП включается полевым транзистором, свечение может быть очень слабым, даже если шлейф в порядке.
Также, можно подключать шлейф к тестеру без подключения к МП, для выявления КЗ линий на землю в шлейфе.
Кнопка на тестере переключает режим его работы, подавая на тестовые шины либо переменный сигнал (по умолчанию), либо постоянный (после нажатия кнопки).
Режим постоянного тока может быть полезен для диагностики eDP линий (на исправной плате, индикация на сигнальных линиях eDP будет отсутствовать, т.к. постоянный ток через конденсаторы не течет).

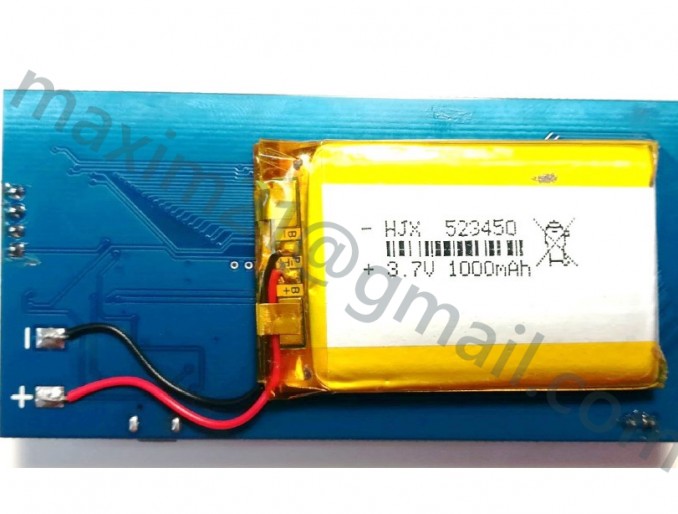

Через коннектор microUSB осуществляется зарядка аккумулятора тестера (ток зарядки ~100мА).
ВНИМАНИЕ!
Тестер подключается к ОБЕСТОЧЕННОЙ МП.
Тестер не определяет наличие КЗ с B+! Учитываете это при использовании непонятных шлейфов! Также НЕ учитываются шины вэбкамер, микрофонов и
тачскрина!
P.S.
Прибор задумывался для экономии времени диагностики в ситуациях, когда ноутбук «работает», но матрица «не заводится»…
Проверку качества «земли» шлейфа производить мультиметром самостоятельно.
