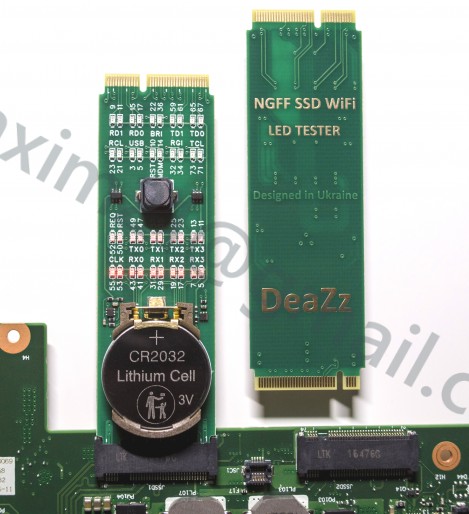

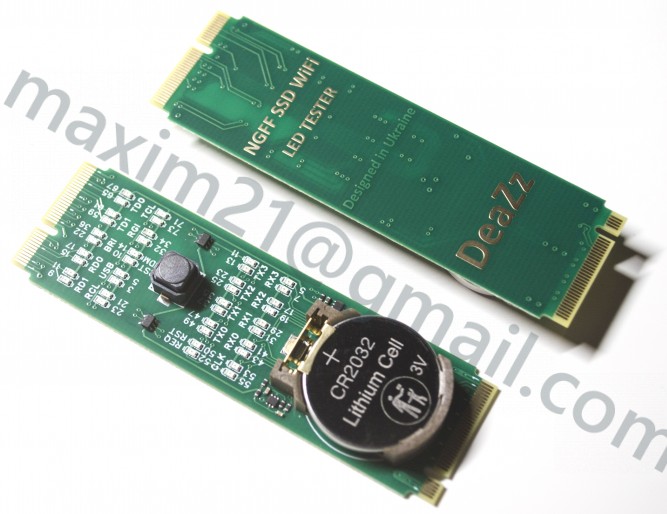

Дозволяє швидко перевіряти наявність чи відсутність обривів, коротких замикань сигнальних ліній з PCH\SoC.
Внимание! Поддержка стороны WiFi только KeyE — в данном слоте проверяется связь с интерфейсами CNVi (Intel 8+gen) а так же PCI-e x1 и USB для Bluetooth.
С целью не нагромождать лишнего на плате — светодиоды интерфейса PCI-e задействованы одновременно для обеих сторон, а номера выводов актуальны для каждой половинки свои.
Для интерфейса PCI-e в слоте WiFi ориентируйтесь по названиям сигналов либо пользуйтесь шпаргалкой:
SSD 41 <–> 43 WiFi
SSD 43 <–> 41 WiFi
SSD 47 <–> 37 WiFi
SSD 49 <–> 35 WiFi
SSD 50 <–> 52 WiFi
SSD 52 <–> 53 WiFi
SSD 53 <–> 49 WiFi
SSD 55 <–> 47 WiFi
Нумерация выбрана как у большинства, что мне попадалось схем — с учётом ключа, в котором пропущено 8 выводов. Бывает документация, в которой такого пропуска нету, и там уже либо в уме минусуйте 8 (после ключа) либо ориентируйтесь по названиям — кому как удобно.
Сторона SSD совместима только с KeyM!
По поводу яркости светодиодов: на разных платформах, те или иные сигналы имеют разные падения напряжения, и, соответственно, могут по разному светить. Изучайте, запоминайте, что данный тестер показывает на исправных различных платформах, сделать единый мануал в данном случае невозможно ибо это должно быть в базовых знаниях мастера.
