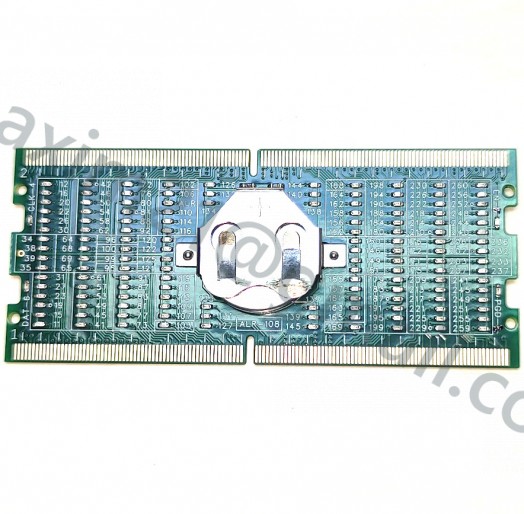

DDR4:
На плате разведены все выводы, которые не имеют дубляжей, с целью проверки не только связи с ЦП, но и всего остального жизненно важного с платой.
Описание шелкографии:

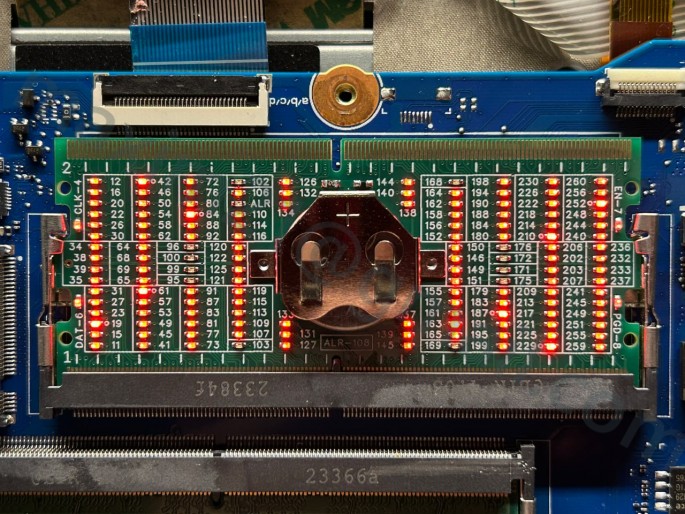

На некоторых номерах (12, 33, 54, 75, 178, 199, 220, 241) есть выступы, это реализовано исключительно для платформы Intel, потому что у него эти выводы контактируют напрямую с 1.2V и яркость индикаторов может отличаться от остальных. Особенно, если есть распаянная память (или вставлена в слот) в соседнем канале.
Для AMD это жизненно важные сигналы и индикаторы светят равномерно с остальными.
Так же для Intel характерны во многих случаях отсутствие свечения на Alert и Event.
SA0,1,2 — это адресные выводы для EEPROM SPD, здесь либо подтяжка к GND (индикатор светит) либо к 3VS (индикатор едва заметен или вовсе не виден) — всё зависит от слота, в который вставляете, конкретный адрес нужен для понимания системы в каком слоте имеется память и нужно ли активировать канал ЦП.
Сигнал RESET# в случае AMD контактирует исключительно с SoC, с индивидуальными выводами на каждый канал и без подтяжек, а в случае с Intel — сигнал общий на оба канала, к тому же с подтяжкой на шину питания и контактирует с PCH\SoC, соответственно, свечение будет даже без ЦП\SoC\PCH.
В остальном, всё, что имеет только цифры — это идёт только в ЦП, а то, что подписано именами — это прочие питания, сигналы, и яркость их зависит от конкретного проекта платы, руководствуйтесь дальше схемой на неё.

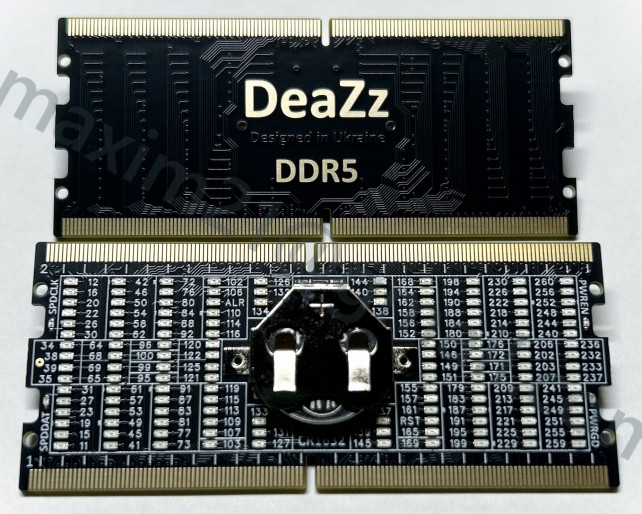

DDR5:
Здесь так же есть выступы на некоторых номерах (19, 42, 61,84, 187, 210, 229, 252) — и опять же для Intel это особенность, в данном случае они контактируют с GND, а те номера, которые в отдельных ячейках (95, 96, 99, 100, 102, 103, 168, 169, 171, 172,175,176) — это у Intel не используется вовсе, свечения индикаторов быть не должно. А для AMD эти все номера всё так же остаются сигнальными и контактируют исключительно с SoC.
Alert опять же у Intel может вовсе не использоваться.
В добавок дополню, что PowerGood на некоторых платформах (независимо Intel\AMD) может быть не задействован и света индикатора может не быть.
Пятачок возле 38-39 выводов — это сигнал HSA, который является нововведением для конфигурации адреса EEPROM SPD, работает он уже совсем иначе и по одному проводу, вместо трёх, и адрес назначается в зависимости от номинала подтяжки на GND, поэтому, никакого индикатора здесь нет, ибо номиналы там очень велики для свечения, если есть необходимость — проверяете мультиметром.
Последнее, что отмечу: элементы питания для данных тестеров используйте только дешевые, потому что номиналы резисторов рассчитаны именно на них, я думаю не сложно догадаться по какой причине. На этом у меня всё и больше добавить нечего, если что не понятно - изучайте схему своего конкретного экземпляра и задавайте вопросы в общих ремонтных чатах, а не мне лично. Спасибо за покупку (кто купил) и за внимание к этой простыне.
